提要：：：布袋除尘器＋管中管实力输送技术用来网络和处置火力发电厂锅炉飞灰在国内尚处于索求阶段，，本文具体介绍了大唐环境科技工程有限公司在京丰热电＃7炉（100MW）刷新中使用的美国Ets布袋收尘技术和自主研发的管中管实力输送技术，，并但愿能对国内小型机组的除尘器刷新起到借鉴作用。

关键词：：：布袋除尘器；；管中管；；实力输送

1、概述

北京京丰热电有限公司位于北京市丰台区长辛店云岗地域，，属于区域供热电厂，，总装机容量为150MW。#6机组为50MW机组于1991年12月投产，，配有高压、自燃循环、平衡透风、燃煤固态排渣汽包锅炉，，#7机组为100MW机组于1994年12月投产配有高压、自燃循环、平衡透风、燃煤固态排渣汽包锅炉，，＃7炉配兰州电力修造厂双室三电场静电除尘器（每电场4个灰斗），，节制设备由福建龙净出产。电除尘器灰斗出口分为干灰侧和水灰侧，，干灰侧经电动给料机、空气斜槽、QPB2.5型仓泵、DN125/DN150管道进入灰库，，每电场4个灰斗经斜槽集中后别离使用1台QPB2.5仓泵，，一电场使用1根输灰管道，，二、三电场并结合用1根输灰管道，，灰管沿程每隔20米设一吹堵点；；水灰侧经电动给料机、箱式冲灰器进入灰浆池。本次工程领域为＃7炉电除尘器及干灰输送系统刷新。

2、原有系统存在的问题

2.1由于煤种变动较大，，锅炉烟气经静电除尘器后排放不能达标。

2.2干灰输送着力不够、管道磨损严重、堵管产生频仍。

3、刷新系统重要特点及设计参数

3.1布袋除尘器

布袋除尘器设计引进美国ETS公司技术，，充分利用原来的静电除尘器本体结构，，灰斗、框架根基不变，，烟气过滤选取外滤式长袋中压脉冲喷吹技术、可实此刻线清灰、离线检修。整套布袋除尘器系统由3个子系统组成：：：布袋除尘器本体、清灰系统、除尘器保；は低常ㄔ毯：：：喷水降温系统、预喷涂系统）。

3.1.1布袋除尘器本体

除尘器刷新齐全利用原有双室三电场电除尘器钢框架、箱体、灰斗及进出口烟道。烟气由空预器出口出来后，，分为二路烟道，，进入除尘器的两个除尘室。除尘器进风方式为平进平出，，保留原电除尘器进口烟箱内孔板，，内部增设倒倾角导流均布板，，使进入除尘单元的烟气二次散布和大颗粒预脱除，，导流均布板的大局、尺寸，，经CFD（推算机流场设计）仿照尝试，，优化验证及美国Ets/boldeco公司三十多年的设计与实际经验，，保障除尘器气流组织均布。除尘器净烟气室选取步入式净气室结构型式，，净气室高4.3米，，便于滤袋、袋笼的更换、维修。

3.1.2清灰系统

清灰气源由新增空压机提供，，气源品质要求达到仪控用气尺度。

布袋除尘器清灰节制模式重要有三种方式：：：自动节制、节制室手动节制、当场手动节制。

自动节制：：：自动节制选取压差(定阻)、按时和综合节制方式，，压差检测点别离设置在每路除尘器的进出口处。当达到设定的压差值时或功夫周期时，，除尘器各室顺次进行清灰，，清灰法式的执行由主控柜（PLC）自动节制。按季节制依照设定好的功夫和周期进行清灰工序；；选取定阻节制，，当除尘器差压达到设定值时，，起头清灰工序，，顺次实现所有仓室的清灰工作，，若是一次清灰后除尘器阻力依然高于设定值，，清灰持续进行，，并延时发出报警，，若是在清灰过程中，，除尘器阻力降低到设定值以下，，清灰工序在实现一个周期后终场，，直到除尘器阻力超过设定值，，起头又一次清灰工序；；综合模式选取功夫和定阻相结合的大局，，在一个设定的压差领域内，，清灰频率与压差成等比的关系，，越靠近压差的下线，，清灰次数越慢，，越靠近压差的上限，，清灰次数越快。自动节制模式下，，整个系统的运行节制选取逻辑闭锁节制，，在此模式下操作人员不需参加操作。

节制室手动节制：：：此操作模式下，，系统具备自动节制模式的特点，，但是在此模式下，，操作人员必要参加节制，，在操作法式上依然受到逻辑闭锁的节制。也就是说在这种节制模式下，，人、机共同参加节制，，每一步操作PLC会自动查抄逻辑关系，，发现逻辑谬误后系统发出忠告性提醒，，这种节制模式预防了因操作人员误操作引起的故障或变乱，，并设置操作权限。此模式不作为正常工作时使用，，只是在调试时和设备维修或排除故障时使用。

当场手动节制：：：此工作模式下，，系统之间没有连锁，，不进行逻辑查抄，，只能在当场对单个设备进行操作，，因而不受逻辑闭锁的节制。这种模式重要用于设备检修和调试时使用。

3.1.3除尘器保；は低

除尘器保；は低撤治街：：：预喷涂系统和喷水降温系统。

预喷涂系统重要用于锅炉点火燃油时，，为了预防油烟粘袋败坏滤袋，，通过事先预涂灰的措施来对滤袋进行安全防护，，通常情况下，，锅炉低负荷稳燃时，，烟气中已含粉尘，，选取缓慢清灰，，对滤袋不会造成中伤，，不必要特殊的防护措施；；为了预防锅炉烟气温度过高败坏虑袋，，在锅炉烟气出口及除尘器进口前各装置3套温度传感器，，检测并显示两处烟气温度，，温度信号传送至PLC，，并由PLC对温度值进行逻辑判断，，当温度过高时自动开启喷水降温系统，，高压水和高压空气在喷嘴内腔混合，，以雾装状态喷出，，在烟道内迅速蒸发，，从而达到降低温度的主张，，喷水量和空气量随温度变动的频率而自动变动。

3.1.4除尘器重要设计参数

项目	单元	数据
处置烟气量	m³/h	730000～760000
—入口温度	℃	正常运行125-165，，短期190
—入口粉尘浓度	g/dNm3	40
出口粉尘浓度	mg/Nm3	≤30
设备运行阻力	Pa	≤1500
—设计效能	％	99.925
—保障效能	％	≥99.925
—每台除尘器室数	个	2
—过滤面积	m²/台	12660
—过滤速度	m/min	0.96～1.0
—滤袋材质		PPS+P84
—滤布纺织工艺		针刺毡
—滤袋规格	mm	φ150x8000
—滤袋允许陆续使用温度	℃	≤180
—滤袋允许最高使用温度及年允许功夫	℃/h	190/30
—滤袋允许破损率（30000小时）	％	5
--喷吹气源压力	MPa	0.25-0.5
--气源品质		无油、无水、无尘压缩空气
--机械开阀功夫	sec	0.1
--耗气量	m³/min	21

3.1.5布袋除尘器的重要特点

1) 气流散布均匀，，设备阻力低

入口选取原电除尘器的进气烟箱，，并保留原有的气流均布多孔板，，在三层均流板作用下均匀进风，，使进风口流速缓慢的柔和的降低，，为粉尘进入过滤式室做筹备，，较灰斗进气的传统除尘器有更畅达的烟程，，结构阻力低；；在除尘器前部设置多叶形导流装置，，多叶形导流装置通过推算机软件仿照调整进行设计，，使除尘器内部烟气流场散布合理，，使进入除尘器的烟气烟气低速向滤袋束周边周围扩散，，最大限度降低了烟气的紊流,及对滤袋的冲刷、磨损，，同时有效预防粉尘二次扬尘，，实现烟气的二次分配和大颗粒粉尘的预脱除，，削减滤袋负荷，，耽搁滤袋使用寿命；；除尘室内部空间大，，烟气流速较低，，利于大颗粒粉尘的预沉降，，降低滤袋的粉尘负荷。

2) 运行矫捷，，检修方便

大净烟气室，，检修、换袋方便。当对某一除尘室必要检修守护时，，只需关闭该室的进口烟道挡板门、提升阀，，堵截烟气通道，，含尘烟气被断绝。检修人员打开该除尘室的检修门，，净烟气室透风冷却后，，人员即可进入室内对设备检修守护。

3) 漏风率低

4) 抗磨抗高温滤料

滤料选取PPS+P84，，拥有耐酸、耐磨和抗高温的特点。

5) 新型的袋笼

袋笼选取承插式可拆装袋笼，，袋笼坚实，，并可延长，，换袋、维修方便，，袋笼长8米，，分为上、下两节，，相互间有单一的锁扣装置，，拆卸、组装和运输都极度方便。

6) 先进的节制模式

选取自动节制、节制室节制和当场节制三种方式，，结合PID的调节模式，，能够适应各类工况下在线清灰。

3.2干灰输送

电厂原有灰斗下灰阀、三通、给料机、进料阀和部门斜槽、仓泵磨损严重，，干灰刷新将下灰阀、三通、进料阀和给料机予以全数更换，，仓泵、斜槽更换1套，，并对其余2套予以更改，，仓泵、斜槽透气管道仍利用原有管道。进料阀选取国产圆顶阀，，透气阀选取陶瓷双闸板闸阀。输送管系统选取管中管密相实力输送系统。

3.2.1干灰输送系统的安插与设备结构

锅炉尾部飞灰经布袋除尘器网络后均匀的散布在除尘器灰斗内，，按其结构将其分为3组，，每组4个灰斗，，共12个灰斗，，每组的4个灰斗通过空气斜槽集中并配1台2.5m3仓泵，，共3台仓泵，，3台仓泵通过1根管道串连输送至远处灰库，，其安插如图一。

图一除尘器下灰管安插简图

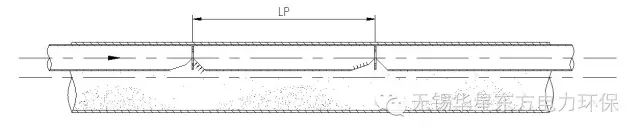

输送管道选取管中管，，其结构如图二所示，，由巨细2根管道组成，，小管套在大管的内部并固定在大管顶部，，在小管下方每隔肯定距脱离有旁路缺口，，缺口内镶嵌阻尼孔板。正常输送时管道内部呈层流输送的状态，，上层极少颗粒悬浮在空气中，，呈稀相输送，，大量颗粒沉积在管道的下部，，呈密相输送。由于低速输送引起大管中灰的堆积，，造成大管截面减小，，阻力增大，，迫使大量空气进入小管，，并从下游开口喷出，，形成强烈的湍动气流，，从而挠动飞灰，，并将其切割吹散，，这种方式不休的反复循环，，推动飞灰向前移动，，从而达到低速输送而不堵管的主张。若是管道的某处产生堵管，，则在该段灰柱上游的空气被迫流经小管而向下游活动，，当在某一开口处出现了空气压力大于移动灰柱所必要的压力状态，，因而空气就从该开口处喷出将灰柱宰割，，形成长度较短的灰柱加以输送并逐步将其吹散而复原正常输送状态。

伟德国际(victor1946)官方网站-Officials Website

3.2.2干灰输送设计重要参数

输送当量距离	450米
提升高度	25
设计着力	32.4
仓泵数量	3
仓泵容积	2.5
输送管道口径	φ168x6/φ194x6.5
输送气量	13.9

3.2.3干灰输送系统的运行

干灰输送系统通过PLC设定的法式自动节制，，通过CRT监督操作，，整个系统在法式节制下自动启动、运行和终场，，无需人员过问。系统重要分进料和输送两个部门，，进料时进料阀和透气阀门开，，通过功夫或料位计来节制装料的几多，，输送时进气阀门和混灰气阀门开，，并可凭据空气管道上压力变送器的设定值来调节灰管的输送压力。

运行中，，曾出现过在输送过程中强制关闭输送气源的情况，，30分钟后重新给气，，系统仍能自动运行的。；钩鱿止捎诓僮魇笙低掣掌鹜肥渌筒痪，，强制停运系统，，再将发送罐装满灰进行输送的情况，，不需报答过问，，系统仍可能正常运行。

3.2.4管中管的重要特点

l	利用领域
	è	受距离限度较其他系统小，，出格适合于长距离输送
	è	受着力限度较其他系统小，，出格适合于大着力
	è	可流化的物料，，出格适合于磨损性的物料
l	系统特点
	è	不必要再使用额外气源
	è	紊流输送
	è	形成料段最大
	è	输送速度低
	è	自行不变/调节系统
l	利益
	è	由于输送速度低，，因而磨损小
	è	能耗低
	è	低过滤面积
	è	耐磨件使用寿命长
	è	出现断电变乱后，，能够在输送管中拥有物料情况下重新启动
	è	守护工作量小

4、系统运行中所出现的问题

4.1调试阶段发现除尘器甲、乙两侧压差值误差较大，，甲侧为1000Pa时，，乙侧仅为400Pa，，经查抄发现为炉后风机门开度巨细不一样造成的。

4.2运行7天后，，因省煤器水管爆裂停炉后，，打开人孔门在除尘器气室观察发现除尘器顶部、两壁及喷吹空气母管接口处锈蚀严重，，分析原因重要是为了赶工期，，顶部保温尚未做完就投运系统，，造成大量水蒸气冷凝，，其次压缩空气的后处置选择不当是造成母管接口锈蚀的重要原因。

4.3第三组仓泵透气管堵管严重，，通常运行24小时后透气管就齐全堵死。分析原因重要由于透气管与斜槽透气管相连，，斜槽透气管与烟道相连，，而此管道斜度不够（30度），，后把斜槽与仓泵透气管引至电除尘灰斗，，角度为90度，，堵管问题得到解决。
